Слои кровли: из чего состоит утепленный кровельный пирог

Теплоизоляция кровли

Очевидно, что для обеспечения благоприятного микроклимата в мансарде скаты крыши необходимо утеплять. Вместе с тем, в теплоизоляционных мероприятиях нуждается и холодный чердак. В этом случае утеплитель укладывают на перекрытие верхнего этажа.

Кровельный пирог. Керамическая черепица

Толщина теплоизолятора определяется специальным расчетом, в котором учитываются местные климатические условия, эксплуатационный режим здания и другие параметры. Тепло во внутреннем пространстве дома должно сохраняться таким образом, чтобы кровля оставалась холодной, т. е. ее температура зимой не должна опускаться ниже — 5 °С. Выполнение этого условия не только обеспечивает экономию расходов на отопление, но и способствует долгому сроку службы кровельной конструкции. При больших теплопотерях через скаты крыши на кровле образуются массивные наледи, что негативно сказывается на состоянии как самого покрытия, так и на других составляющих кровельного «пирога».

Кровельный пирог. Мягкая черепица

Для утепления скатных крыш применяются два вида теплоизоляционных материалов: плиты из стекловолокна (ISOVER, URSA) или из базальтовой ваты (ROCKWOOL, PAROC, ISOROC, «ТЕХНОНиколь» и др.). Заметим, что эффективность теплоизоляции во многом зависит от качества монтажа. При устройстве утепления необходимо строго выполнять инструкции производителя. При укладке теплоизолятора не должно образовываться «мостиков холода» или конвекционных пустот. Плиты должны плотно заполнять пространство между стропилами. Кроме того, монтаж различных типов теплоизоляционных материалов имеет свои особенности. К примеру, изделия из стекловолокна нужно устанавливать «враспор», не допуская при этом сминания утеплителя по краям плит и сжатия по толщине.

Устройство кровельного пирога металлочерепицы

Устройство обрешетки под металлочерепицу

Схема кровельного пирога: 1. Стропило; 2. Контррейка, дистанционный брусок; 3. Гидроизоляционная пленка; 4. Обрешетка вертикальная; 5. Начальная обрешетка горизонтальная; 6. Обрешетка горизонтальная; 7. Дополнительные бруски обрешетки; 8. Лобовая доска; 9. Крюк водосточного желоба; 10. Карнизная планка; 11. Лист металлочерепицы; 12. Вентилируемый конек; 13. Уплотнитель; 14. Слуховое окно; 15. Утеплитель; 16. Пароизоляционная пленка; 17. Потолочный настил; 18. Саморез; 19. Планка примыкания; 20. Планки ендовы; 21. Кронштейн трубчатого снегозадержателя; 22. Заглушка; 23. Соединительная лента; 24. Завершающая планка; 25. J-фаска; 26. J-профиль.

Основные элементы кровельного пирога

Итак, мы поняли, как должна выглядеть конструкция кровельного пирога, теперь давайте разберем каждый из элементов подробно, обращая внимание на особенности и важные аспекты

Пароизоляция

Для вариантов с неутепленной кровлей пароизоляция не нужна, а вот если чердак или другое помещение под крышей является жилым и отапливаемым, без пароизоляции не обойтись – в противном случае, утеплитель наберет влагу, образованную в результате конденсата. Для крепления пароизоляционной пленки используются стропила. Пароизоляционная пленка производится в рулонах – рулон расстилается вдоль конька с нахлестом. Величина нахлеста составляет примерно 15 сантиметров. Проще всего крепить этот материал к стропилам при помощи строительного степлера. Еще один момент: все стыки необходимо проклеивать специальным скотчем и при монтаже не натягивайте пароизоляционную пленку, пусть она немного (буквально на 3-5 миллиметров) провиснет между стропилами.

Совет! Для расчета расстояния между стропил исходите из веса одного кв.м будущего кровельного пирога.

Обрешетка и контробрешетка

Данные элементы повышают прочность конструкции и служат, как вентиляция, предупреждая гниение стропил. В первую очередь монтируются бруски контробрешетки – именно на них укладывается основной слой обрешетки, а зазор, образованный между двумя этими слоями будет служить в качестве вентиляции. Устройство кровельного пирога подразумевает, что на этом этапе вы уже знаете какой кровельный материал будете использовать. Если вы собираетесь крыть крышу битумной черепицей, вам потребуется сплошная обрешетка. Делается этот слой из ОСБ, фанеры и так далее. Поверхность должна быть идеально гладкой, ровной, иметь минимальное количество стыков.

Совет! Для усиления прочности конструкции, листы ОСБ (именно они являются рекомендованными для мягкой кровли) должны всеми сторонами опираться на стропила или контробрешетку. Провисание приведет к тому, что конструкция потеряет в прочности.

Утеплитель

Повторимся, что слой утеплителя нужен только в том случае, если под крышей вы планируете теплое помещение или отапливаемый чердак. Выбор утеплителя – дело ответственное, ведь через крышу уходит почти 30% тепла, а значит, правильно подобранный утеплитель поможет оптимизировать затраты на отопление пространства. Оптимальный вариант утепления кровельного пирога – минераловатный утеплитель на основе стекловаты или базальта. Такие материалы удобны в применении, ведь они могут быть уложены даже в труднодоступных уголках, не образуя стыков и, как результат, мостиков холода. Помните, что качественный утеплитель для устройства кровли должен выполнять свою основную функцию – защищать от повышенных и пониженных температур. Минимальной толщиной утеплителя считается 150 миллиметров, однако для регионов с очень холодными зимами строительные нормы предусматривают увеличение толщины до 200 миллиметров и больше.

Важно! Рекомендуется укладывать утеплитель по сухому дереву

Гидроизоляция

Так как кровля – это основное препятствие между помещениями дома и атмосферными осадками, монтаж пирога сложно представить себе без продуманной системы гидроизоляции. Если монтировать мягкую кровлю, лучше выбирать диффузионные мембраны. Эти мембраны обладают великолепным свойством – они выпускают пар наружу, но не пропускают влагу извне. Таким образом, пар поднимается вверх, однако крыша остается цельной и неприступной даже для самых нещадных ливней. Такая мембрана монтируется прямо по теплоизоляционному слою, что позволяет сделать пирог кровли компактнее, усилить теплоизоляционные свойства конструкции и сэкономить время при устройстве кровли.

Вентиляция

Вентиляция – это то, без чего кровельный пирог не обойдется, ведь иначе конденсат в короткие сроки приведет всю конструкцию кровли в негодность

Важно знать, что вентиляция кровли бывает пассивной и принудительной. К пассивной вентиляции кровельного пирога относятся вентзазоры, которые располагаются между слоями (мы говорили о них, упоминая обрешетку). А вот принудительная вентиляция предполагает оснащение кровли специальными устройствами, приводящимися в работу при помощи силы ветра или электричества

Хорошим вариантом в этом случае станут кровельные аэраторы

А вот принудительная вентиляция предполагает оснащение кровли специальными устройствами, приводящимися в работу при помощи силы ветра или электричества. Хорошим вариантом в этом случае станут кровельные аэраторы.

Строение утепленного кровельного пирога

Пирог крыши из профнастила.

Стропила. Все слои пирога должны составлять вместе примерно 35 см. Это надо учитывать, выполняя стропильную систему. Определитесь с материалом, который будете укладывать в качестве теплоизолятора – это поможет узнать, достаточной ли будет высота стропил.

Основную нагрузку тяжести кровли несут в себе именно стропила. Поэтому создавать их лучше из деревьев хвойной породы, выбирая такие элементы, в которых нет изъянов. Уровень влажности у древесины должен быть не выше 22%. Все деревянные элементы необходимо пропитывать антисептиком. Шаг стропил и их толщину выбирают в зависимости от того, какой материал подобран для покрытия крыши.

Пароизоляция. Собственно монтаж кровельного пирога начинается как раз с этого слоя. Последним из внутренних слоев будет отделка.

Внутри жилья в обязательном порядке присутствует влага. Больше всего ее содержится в теплом воздухе, который, повинуясь законам физики, устремляется вверх – в мансарду. Вентиляция не способна проветрить до такой степени, чтобы все излишки влаги были устранены, они попадают на кровельную конструкцию и оседают в виде конденсата. Пароизоляционный слой защищает утеплитель, устраиваемый следующим, от проникновения влаги. При напитывании влагой теплоизоляция утрачивает свои рабочие характеристики.

Среди материалов, используемых для создания пароизоляционного слоя, чаще всего используют следующие:

• пароизоляционную пленку. Она изготовлена многослойной, с добавлением полимерного армирующего каркаса, который не позволяет ей провисать;
• пергамин – пароизолятор с демократичной ценой, который имеет существенный минус: со временем его способность удерживать влагу пропадает;
• фольгированные материалы.

Последние представляют собой пленку, одна из сторон которой оклеена фольгой. Существует и материал наподобие шоколадных оберток, одна его сторона из фольги, вторая – бумажная. Оба варианта выполняют не только гидроизолирующую функцию, но и являются хорошим барьером на пути инфракрасного излучения. Оно вызывает утечку тепла из помещения, а фольгированный слой помогает намного снизить теплопотери даже без утепляющих материалов.

Крепление пароизоляции к стропилам осуществляется следующим образом:

1. По стропильным ногам раскатывают рулонный материал в направлении вдоль конька. Укладку следует выполнять снизу, с нахлестом 15 см на предыдущий слой.
2. Пленку крепят к поверхности при помощи строительного степлера.
3. Стыки материала и прилегающий к стене край герметизируют с использованием соединительной ленты или скотча.

При укладывании пленки, не натягивайте ее, она должна слегка провиснуть между стропилами.

Пирог крыши под мягкую черепицу ↑

Вариант холодного чердака

Уложить пирог кровли для  неутепленного чердака невероятно просто.

Простейшая схема имеет следующий вид.

• Поперек каждой стропилины прибивают контрбрус (сечение 5 * 5 см) на два ершенных гвоздя. Расстояние между контрбрусами определяется шагом стропилин. За стандартный шаг стропил принимают 70-90 см, контрбруски для этого случая прибивают через каждые 30см;
• На готовый каркас из контбрусков набивают сплошную обрешетку. Монтаж выполняют вразбежку, чтобы не образовались крестообразные соединения. Элементы обрешетки при этом должны своими краями опираться на контрбруски.

• Кровельный пирог под мягкую черепицу в конструкции холодного чердака теплоизоляционной составляющей не имеет, поэтому следующим шагом настилают самоклеящуюся гидроизоляцию. Способ настила зависит от крутизны скатов. При уклоне от 18º и более гидробарьер должен покрывать только участки повышенной нагрузки, скажем, ендовы или места примыканий. На менее крутых скатах кровлю изолируют полностью.
• На слой гидроизоляции настилают мягкую черепицу.

Совет
Для сплошной обрешетки, сооруженной из досок, контробрешетка вообще не нужна. Доски крепят непосредственно к стропилинам, сохраняя между ними 3-х миллиметровый зазор.

Устройство тёплой кровли

Выполнить пирог кровли под мягкую черепицу с утеплением сложнее. Помимо теплоизоляции потребуется также укладка пароизоляции. Этот слой защитит утеплитель и деревянный каркас крыши от конденсирующей влаги

Это очень важно, если учесть, что скопившаяся под кровлей влага резко понижает изоляционные характеристики утеплителя и со временем приводит к загниванию деревянных элементов каркаса. Помимо этого необходима также вентиляция, которая в свою очередь тоже способствует удалению конденсата из подкровельного пространства

Приведем схему устройства пирога кровли с утеплителем:

montaj-1
montaj-2

• Стропильный каркас изнутри обшивают пароизоляционной мембраной. Материал прибивают к стропилинам, начиная от свесов, на скобы степлера. Полотна мембраны соединяют между собой, используя двусторонний скотч;
• На пароизоляцию набивают контробрешетку. Ее элементы устанавливают с шагом, соответствующим предполагаемой обшивке мансарды. К примеру, под обшивку из гипсокартона бруски располагают с шагом 0,4 или 0,6 м;
• Закончив работы с внутренней стороны крыши, переходят к наружной;

montaj-3
montaj-4

• Между стропилами устанавливают вспомогательные распорки на расстоянии 20-30 мм меньше высоты плиты утеплителя друг от друга. В результате получается конструкция, напоминающая соты. С их помощью в дальнейшем можно будет жестко зафиксировать теплоизоляционные плиты;
• Для утепления мансарды выбирают утеплитель, толщина которого на 30–50 мм меньше, чем толщина стропил, чтобы не препятствовать вентиляции. Теплоизоляционные плиты укладывают в «соты», слегка сжав их. Через некоторое время они «расправляются» в отсеках;

• Затем вновь сооружают контробрешетку для формирования вентиляционных каналов. Бруски в данном случае прибивают вдоль стропил;
• На контрбруски набивают сплошную обрешетку;
• Далее, настилают поверх нее дополнительный гидробарьер;

И, наконец, кладут гонты гибкой черепицы.

Совет
Для зон средней полосы в качестве стандарта толщины минераловатной плиты приняты 150 мм. Однако для северных регионов такая толщина утеплителя чересчур мала. Для устройства двухслойного утепления поступают следующим образом: снаружи поперек стропил набивают контробрешетку под второй слой теплоизоляции, затем крепят бруски вдоль стропил под сплошную обрешетку.

https://youtube.com/watch?v=y5WUeSLpC0s%3F

2021 stylekrov.ru

Варианты конструкций кровли под мягкую черепицу ↑

myagkaya-krovlya-1
myagkaya-krovlya-2

Класс мягких кровель образован из эластичных материалов с отличными гидрозащитными характеристиками: гонты битумной черепицы, мастики, рулонные материалы, мембраны. Их можно использовать для обустройства крыш любой формы.

На заметку
Не так давно эти материалы служили лишь для зашиты от влаги, а сегодня это превосходное декоративное покрытие. Это заслуга облагороженной наружной поверхности и инновационных способов монтажа, которые позволяют закреплять супертонкий материал практически на любую основу.

• Кровля из штучного материала – гибкой черепицы, отличается высокими звукопоглощающими свойствами и прекрасно противостоит атмосферным воздействиям. Она герметична и проста в укладке.
• Мастичная (наливная) представляет собой гидроизоляционный ковер с многими слоями, которого выполнены из различных типов мастик и эмульсий.
• Мембранное (рулонное) покрытие – эластичное, износоустойчивое и успешно противостоит температурным перепадам, не выгорает. Среди преимуществ этой кровли нужно отметить также ее эстетичный внешний вид, повышенные гидроизоляционные свойства.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому их выбирают с учетом целесообразности и, конечно же, здравого смысла. Например,

• Плоскую крышу обустраивают, используя либо рулонные покрытия, либо мастичные.
• Битумная черепица замечательно смотрится на больших крышах, имеющих обзор с любой стороны.

Стандартный кровельный пирог под мягкую кровлю содержит такие обязательные составляющие, как:

• Пароизоляция. Этот слой  пирога «стоит» на пути испарений, которые проникают под крышу из жилых помещений и конденсируют на различных ее элементах, включая слои кровельного пирога.
• Гидроизоляция. Не дает атмосферным осадкам (будь то растаявший снег или дождевая вода) проникнуть под крышу и помещения различного назначения.
• Теплоизоляция. Данный слой необходим для предотвращения теплопотерь, не дает шуму и звукам извне, как и ветру и холоду, проникнуть внутрь.
• Декоративное покрытие, которое одновременно функционирует как ветрозащита.

Представленный выше перечень слоев пирога крыши может быть доработан, чтобы как можно удачнее приблизить конструкцию кровли к идеальной. Схема формируется с учетом нескольких значимых факторов:

• назначение здания: жилое либо бытовка,
• постоянное здание или времянка, чем и определяют необходимость в теплоизоляционном слое,
• форма скатов и уклон, к примеру,

Гидроизоляция на мягкой скатной крыше функционирует как дополнительная влагозащитная прослойка.

На заметку
Для сравнения отметим, что к слою гидроизоляции в составе пирога под металлочерепицу предъявляют повышенные требования.

Для кровель с уклоном до18º влагозащитный слой покрывает скаты полностью, при большей кривизне его укладывают частично, расположив полосы гидробарьера по свесам карнизов, вдоль ендова и конька, на участках примыкания, вокруг выходов дымоходных труб.

tipi-osnovaniy-1
tipi-osnovaniy-2

• какое выбрано основание под пирог кровли и под гибкую черепицу,
• предполагаемый вид чердака, то есть будет он утепленным или холодным,
• особенности климата,
• совместимость слоев.

Качественно выполненный кровельный пирог под мягкую кровлю обязательно должен соответствовать всему спектру перечисленных выше условий.

Пирог холодной кровли

Кровля считается холодной, если подкровельное пространство не утепляется и чаще всего не используется. В некоторых случаях чердачное помещение оставляют холодным сознательно — обустройство винного погребка, места для хранения продуктов, тренажёрного зала, мастерской или спальни, которая будет весьма востребована в знойные дни.

На чердаке под холодной крышей можно создать полноценное помещение, если найти к нему функциональный подход

Помимо чердачных кровель бывают также холодные бесчердачные конструкции, венчающие беседки, террасы, центральный вход в здание, оранжереи и прочее.

Бесчердачная крыша бывает холодной и тёплой в зависимости от предназначения здания

Устройство и состав пирога для холодной кровли зависит от её уклона. Для скатных крыш кровельный пирог обустраивается в двух зонах: по скатам и по нижнему перекрытию.

Если смотреть изнутри, то на скатах последовательность слоёв будет следующей:

• гидроизоляционный материал, закреплённый на стропилах;
• контррейки, фиксирующие гидроизоляцию и обеспечивающие вентиляционный зазор;
• обрешётка;
• кровельное покрытие.

На плитах перекрытия (от внутренних помещений к подкровельному):

• обивка потолка;
• паробарьер;
• утеплитель.

  Утеплитель в доме с холодным чердаком проходит по перекрытию, замыкая тепловой контур дома и оставляя крышу холодной

Для пологих чердачных крыш схема расположения слоёв остаётся такой же, только деление проходит между нижним и верхним перекрытием. Здесь существует одна особенность — гидроизоляция в состав кровельного пирога не входит и по верхнему основанию не прокладывается, кроме конструкций, где базой под кровельный настил служат деревянные балки, опирающиеся на стены и прогоны.

Плоская холодная кровля устраивается только с пароизоляцией, за исключением случаев, когда надчердачная крыша поддерживается деревянными балками

Исключение гидрозащиты из состава кровельного пирога для таких конфигураций полностью обосновано. Мягкая кровля, которая чаще всего используется на плоских крышах, сама является превосходным герметиком. К тому же укладывается кровельный материал на прочную основу из профлистов либо бетонных плит, по которым устраивается разуклонка из керамзита или перлита и выравнивающая цементная стяжка, чего вполне достаточно, чтобы предупредить любые протечки.

Разуклонка из керамзита — доступный и недорогой способ по отведению дождевой воды с плоской кровли

Холодные чердачные кровли — самые правильные конструкции. В них обеспечена хорошая естественная циркуляция воздуха, которая по мере надобности усиливается кровельными аэраторами. Недаром такие крыши издавна строились на Руси. Весь кровельный пирог в них состоял из слеги (современная обрешётка), набитой по быкам (стропилам), а также уложенного поверх чернового и красного тёса. Прослужить холодные крыши могут сотни лет, сохранив пригодной всю кровельную конструкцию.

В стародавние времена избы накрывали двускатными крышами «на самцах» безгвоздевым способом и укрывали любым подручным материалом

Пирог под мягкую черепицу Shinglas

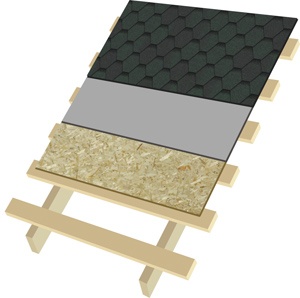

Холодная кровля с деревянной стропильной системой и качественным мягким покрытием «Шинглас» нередко обустраивается в частных домах и административных зданиях. Такая конструкция отличается простотой монтажа, обслуживания и эксплуатации. В состав кровельного пирога входят:

• деревянная разреженная обрешётка из бруса необходимого диаметра, чаще всего 40Х40 мм;
• сплошной настил из плит OSB или водостойкой фанеры толщиной 10–12 мм, обеспечивающий жёсткую базу, необходимую под мягкий материал;
• подкладочный ковёр;
• гибкая черепица.

  Стоимость холодного кровельного пирога под «Шинглас» гораздо меньше, чем тёплого, поскольку из холодной конструкции убирается половина компонентов

Как видим, конструкция эта весьма простая. Даже один человек справится с её устройством, сэкономив при этом на оплате услуг подрядчиков.

Какую кровлю выбрать?

На предварительном этапе стройки застройщик должен определиться с типом крыши будущего мансардного помещения. Обустроить чердак для дальнейшего проживания можно под любой скатной крышей. Строиться кровля мансардной крыши должна с учетом требований, предъявляемых к помещению.

Различают 2 вида помещений, которые можно увидеть на фото:

• летние помещения — они востребованы хозяевами только в теплое время года, не нуждаются в особой отделке и утеплении;
• теплые помещения – могут использоваться круглогодично благодаря качественной теплоизоляции.

Стены мансарды располагаются как наклонно под небольшим углом, так и вертикально. При выборе вальмовой двускатной или четырехскатной кровли удается полностью задействовать всю площадь помещения.

Перед началом работ, следует создать проект кровельной конструкции и получить разрешение на мансарду, наметить место входной двери и продумать, где будет установлен лестничный проем. К основным преимуществам проектирования относят точность подсчета необходимых материалов для стропил, паро- и гидроизоляции, укладки кровли, отделки всей конструкции в целом.

Если чердак будет использоваться в качестве постоянного жилья, то обязательно должна быть проведена электропроводка в мансарде, выполнено утепление стен, пола и потолка, а также оборудовано отопление.

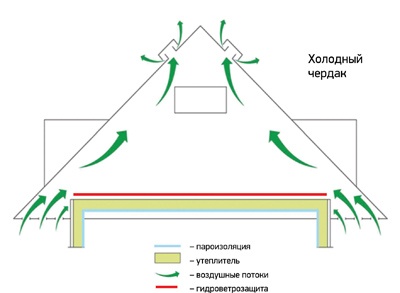

Кровельный пирог для холодного чердака

Различают два вида чердачного пространства – холодный чердак и совмещённый чердак (мансарда). На холодном чердаке утеплитель укладывается горизонтально по полу чердака, и температура внутри холодного чердака примерно такая же, как и на улице. Отсюда и название – холодный.

В идеальном случае температура внутри холодного чердака не должна превышать 4 градуса по Цельсию температуры наружного воздуха. Т.е. если температура на улице -15 градусов, то на чердаке она должна быть не теплее -11 градусов. В случае если эта разница будет больше, то, например, при температуре наружного воздуха -5 градусов, скат будет нагреваться, снег на кровле будет подтаивать и стекать на карниз. Карниз не подогревается, т.к. под ним нет теплого помещения, и вода на нём будет превращаться в лед, образуя сосульки. Чем больше льда будет образовываться на карнизе, тем больше шансов протечки, выше нагрузки на крышу и выше опасность срыва льда, что может привести к трагическим последствиям. Всё это уменьшает срок службы, как кровельного покрытия, так и крыши в целом.

Для обеспечения нормального температурного режима на холодном чердаке необходимо, в первую очередь, достаточно утеплить перекрытие между чердаком и жилым помещением. Толщина утеплителя рассчитывается, исходя из нескольких параметров, основным из которых является место расположения дома. Например, для Москвы толщина утепления на основе минерального волокна должна быть не менее 200 мм, а в некоторых случаях и более

Вторым по важности критерием соблюдения температурного режима чердачного пространства является подкровельная вентиляция. Она должна состоять из притока, канала и вытяжки

Приток, как правило, располагается под карнизным свесом. Его можно организовать разными способами, главное, чтобы были отверстия для прохода воздуха наверх. Также для оформления притока делают слуховые окна, но это значительно увеличивает трудоемкость и меняет внешний вид крыши. Вентиляционным каналом в данном случае будет являться само чердачное пространство. Вытяжка организовывается либо через конек, на котором устраивается аэратор, либо через аэраторы, которые устанавливаются на скат близко к коньку.

Кроме утепления и вентиляции на температурный режим чердачного пространства влияют: неутепленные крышки люка выхода, вывод в чердачное пространство труб вентиляции помещений (кухня, санузел), неизолированная разводка горячего водоснабжения расположенная на чердаке и пр.

Итак, кровельный пирог для холодного чердака можно разделить на две части. Первая часть горизонтальная — разделяет чердак и жилое помещение. Вторая часть наклонная — конструкция крыши с кровельным покрытием.

Первая часть кровельного пирога в зависимости от типа перекрытия выглядит так:

По бетонному перекрытию

По деревянному перекрытию

Пароизоляция служит для предотвращения попадания теплого воздуха из помещения в утеплитель. По бетонному основанию лучше всего применять битумный рулонный материал, с наплавлением нахлёстов. По лагам применяется пленочная пароизоляция с обязательным проклеиванием нахлёстов герметизирующими лентами.

Утеплитель укладывается в несколько слоёв с разбежкой стыков, чтобы исключить мостики холода.

Гидро-ветрозащитная мембрана защищает от выветривания тепла и попадания влаги. Влага может образовываться из-за конденсата, из-за задуваемого в чердачное пространство снега, а так же из-за возможных протечек.

В любом случае вне зависимости от типа перекрытия утеплитель не рекомендуется укрывать сверху сплошь фанерой или досками. В случае, если необходимо изредка ходить по чердачному пространству, лучше предусмотреть дорожки из досок, не закрывая при этом весь утеплитель.

Вторая часть кровельного пирога с применением гибкой черепицы выглядит так:

• На стропильные ноги фиксируется обрешётка из досок толщиной не менее 25 мм, с шагом 300 мм по центральным осям досок.
• На обрешётку укладывается сплошное основание из листов ОСП-3, либо фанеры ФСФ. Толщина сплошного основания рекомендуется 12 мм.
• Поверх сплошного основания укладывается подкладочный ковёр и гибкая черепица.

Подготовка утеплительного слоя

Прежде чем соорудить пирог крыши под мягкую черепицу, необходимо выполнить укрепление и антисептическую обработку стропильной системы, после чего последовательно выполнить следующие действия:

1. Нанести пропитку на поверхность стропил и других деревянных элементов, тщательно просушить.
2. Закрепить слегка натянутые между ногами стропил плиты теплоизоляции с промежутком от наружного края в 50-70 мм. Для временной фиксации используем рейки.
3. Снаружи к стропилам крепится пароизоляционная пленка, которую также называют пародиффузионной мембраной. Она способствует пропусканию теплого воздуха с капельками влаги, но конденсат удерживает снаружи. Пленка кладется поверх утеплителя так, чтобы между ними оставалась воздушная прослойка в 50 мм. Без пленки кровельный пирог под мягкую черепицу будет быстро намокать, что снизит его эксплуатационные свойства.
4. Мембранное полотно кладется с небольшим провисанием к утеплителю (достаточно 10 мм). Для образования целостного покрытия каждая полоса соединяется с предыдущей клейкой лентой с небольшим нахлестом. Конек полностью перекрывается. Далее следует закрепление пароизоляционного слоя при помощи контробрешетки параллельно стропилам, не доводя до коньковых элементов на 10 см.

Поверх контрообрешетки в поперечном направлении крепятся доски с промежутком в 250 мм так, чтобы стыки ложились на контробрешетку. В качестве вентиляционного зазора обрешетка от карнизного края до конька крепится в 50 мм от пароизоляции. Далее вентиляцию нужно вывести с конька к кровельным торцам.
Поверх обрешетки кладутся строительные ОСП плиты, схожие с ДСП, однако такой кровельный пирог для мягкой кровли обладает лучшими техническими характеристиками при невысокой стоимости. Хорошо монтируется водостойкая фанера толщиной от 8 до 16 мм. Чтобы компенсировать температурные линейные расширения, плиты крепятся, не прилегая друг другу, лучше оставить небольшой зазор (до 2 мм). Места стыков должны приходиться на рейки обрешетки, а плиты, не доходя до конька на 80 мм – так образуется вентиляционный канал.
Поверх настила укладывается подкладочный ковер из гидроизолирующего материала, который, в отличие от рубероида, производится со стекловолоконной основой — она защищает его от гниения и препятствует впитыванию влаги. Некоторые застройщики практикуют замену ковра более дешевым рубероидом, поэтому срок использования такой кровли сразу же снижается в 2 раза. Правильное расположение ковра подразумевает сплошное покрытие из вертикально закрепленных и соединенных внахлест полос. Укладка ендового ковра выполняется цельным листом поверх подкладочного. Его цвет должен соответствовать расцветке черепицы.
При наличии криволинейных обводов, например, мансардных окон, вокруг них оборудуется сплошная обрешетка.

На этом работы по утеплению заканчиваются, а кровельный пирог для мягкой черепицы будет защищен в зависимости от качества используемых материалов для утепления, а также их толщины. По такому же принципу выполняется пирог плоской кровли. который тоже весьма эффективен.

Пирог утеплённой кровли

В отличие от холодных крыш все составляющие кровельного пирога для утеплённых конструкций объединены в целостную систему с непременным устройством вентиляционных зазоров и строго обусловленным чередованием материалов. Расположение слоёв пирога скатной тёплой крыши выглядит следующим образом:

• внутренняя облицовка чердачного помещения;
• контррейки, фиксирующие паробарьер;
• пароизоляционный материал, проложенный по нижнему краю стропил;
• теплоизоляция, уложенная между стропильными ногами;
• антиконденсатная плёнка (гидроизоляция), проложенная по верхнему краю стропил;
• контробрешётка и обрешётка;
• укрывной материал.

  Утеплённая кровля по сути представляет собой наклонную тёплую стену, которая по сравнению с несущими стеновыми конструкциями имеет повышенные теплозащитные и гидроизоляционные свойства

При обустройстве тёплой кровли нужно качественно герметизировать стыки всех кровельных материалов в труднодоступных и оттого проблемных местах — ендовах, дымоходных и вентиляционных проходах, мансардных окнах, примыканиях к стенам. Плохая герметичность или её отсутствие чревато течью крыши с образованием грибка и плесени, намоканием утеплителя, гниением стропильной системы, потерями тепла через кровлю и соответственно огромными счетами за энергоресурсы.

Технология монтажа

С целью избежания в угловых стыках четырехкратного переклеста листов шифера, который может привести к излому материала и появлению щелей, монтаж кровли осуществляется одним из способов:

• со смещением рядов на одну волну;
• без смещения рядов, но с подрезанием углов листов.

В первом случае производится смещение каждого следующего ряда листов на одну волну. При таком способе на некоторых листах приходится отрезать лишние продольные части, что увеличивает количество отходов.

Во втором случае производится подрезка углов листов. При этом вначале необходимо промоделировать положение каждого листа и только потом произвести обрезку. Это связано с тем, что количество углов, подлежащих обрезке на листе, зависит от места размещения листа в кровле.

Схема монтажа и укладки

Монтаж производится от карниза к коньку крыши. Для правильной установки первого ряда вдоль карнизной доски натягивают шнур, по которому равняется первый ряд. В ряду каждый смежный лист должен перекрывать соседний лист на одну волну. Ряд листов перекрывают предыдущий ряд на в зависимости от угла наклона крыши на 120-200 мм.

При большом угле наклона листы кладут насухо, в противном случае в местах нахлестки делается гидроизоляция.

Для крепления листов саморезами необходимо использовать резиновые шляпки. При этом надо закручивать саморезы плотно, но стараться не повредить шиферный лист. Для крепления одного листа шифера достаточно 4 саморезов. Например, восьмиволновый лист шифера можно закрепить 4 саморезами – двумя во второй волне и двумя – в шестой волне.

Особого внимания требуют сложные места крыши – внутренние углы, трубы.

Подводим итоги

Несмотря на наличие большого количества современных кровельных материалов шифер остается востребованным в частном строительстве.

При устройстве крыши из шифера особое внимание надо уделить прочности и надежности стропил и обрешетки кровли, а также устройству строительного пирога. Монтаж шиферных листов имеет свои особенности, но его вполне можно осуществить своими руками

Монтаж шиферных листов имеет свои особенности, но его вполне можно осуществить своими руками.

Скатная кровля с мансардным этажом

Этот тип кровли отличается от вышеописанного не только наличием утеплителя в пироге. Тут совершенно другие условия эксплуатации. Предполагается, что пространство под такой крышей должно быть жилым и отапливаемым. В нем должно сохраняться тепло, оно должно иметь приятный внешний вид и быть пригодным для жизни. Для обеспечения этих условий пирог такой кровли должен иметь не одно отличие от пирога холодной крыши. Тут должна быть предусмотрена пароизоляция, необходимый по толщине слой утеплителя, слой внутренней отделки. Вот так должен выглядеть этот набор: Слои внутренней отделки могут быть разными, не такими как на схеме. Это может быть и гипсокартон на металлических профилях, и простая деревянная или пластиковая вагонка. Одно правило должно соблюдаться в обязательном порядке – наличие пароизоляции

И этому необходимо уделить особое внимание. Эта пленка должна защищать утеплитель и конструкции стропил от проникновения пара образовывающегося внутри помещения

Слой пароизоляции должен быть не менее герметичен чем верхний слой мягкой черепицы. Пленку необходимо тщательно закрепить и обеспечить герметичность стыков. Иначе пар, проникающий в слой утеплителя, будет конденсироваться в подкровельном пространстве, а утеплитель намокнет и потеряет свои теплоизоляционные свойства. Стропила также могут намокнуть и дерево начнет гнить. К монтажу таких кровель необходимо подходить особо тщательно.
