Технология монтажа фундамента тисэ

Проектирование

Технология ТИСЭ – это столбчатый ростверк с уширением подошвы вертикальных стоек. Для всех столбчатых фундаментов характерны недостатки:

• они непригодны для влажного грунта (высокий УГВ, болото), свежих насыпей и склонов с перепадом высот больше 1,5 м между противоположными стенами здания;
• изготовление полноценного подземного или цокольного этажа на столбах невозможно;
• полы по грунту, считающиеся самым экономичным вариантом, можно изготовить только в низком ростверке, который снижает эксплуатационный ресурс стеновых материалов в отличие от висячего ростверка;
• при использовании перекрытий в виде плит ПК или по балкам увеличиваются теплопотери, повышается расход утеплителя;
• коммуникации в подполье следует дополнительно утеплять;
• для любого ростверка требуется забирка, повышающая смету строительства, так как балки запрещено опирать на грунт.

Техническое решение для свай ТИСЭ на крутом склоне.

Создатель технологии Яковлев основными плюсами посчитал отсутствие спецтехники и минимально возможный бюджет строительства, не уточнив, с чем сравнивался фундамент ТИСЭ. Основным достоинством является уширение подошвы столбов, резко повышающее их несущую способность. Именно за конструкцию бура ТИСЭ, позволяющего увеличить диаметр скважины на забое до 60 см без привлечения спецтехники, автор и получил патент.

Бур ТИСЭ.

Обычный ручной инструмент и оснастка мотобура позволяют пробурить скважины 50 см диаметра максимум. Чтобы изготовить уширение стандартного столба при использовании классической технологии, придется либо отрыть шурф большего размера, либо привлечь ямобур для бурения скважины соответствующего диаметра.

В любом из этих вариантов придется отлить плиту на забое, затем смонтировать опалубку меньшего размера, засыпать пазухи после отвердевания бетона. Несущая способность столба увеличится за счет широкой пяты, но снизится из-за снижения бокового трения с прилежащими к телу столба пластами.

Например, при опирании ТИСЭ на глину каждая вертикальная стойка обладает несущей способностью 10 – 12 т. Это втрое больше, чем у столбов без уширения или винтовых/буронабивных свай.

Таблица: Несущая способность свай ТИСЭ.

Фундамент ТИСЭ уступает прочим технологиям по следующим позициям:

• плавающая плита позволяет возвести коттедж на влажном грунте;
• лента пригодна для проектов с цокольным этажом;
• буронабивные и винтовые сваи залегают, не просто «ниже отметки промерзания», а доходят до несущего пласта, то есть гораздо надежнее ТИСЭ;
• винтовые сваи – единственная технология, позволяющая возводить стены уже на следующий день, так как бетон внутри их полостей не является конструкционным, а служит лишь для защиты внутренних стенок от коррозии;

Погреб внутри фундамента ТИСЭ.

Ввиду высокой стоимости геологических изысканий их заменяют пробным вкручиванием винтовой сваи в 3 – 5 местах внутри пятна застройки. Методика позволяет сэкономить (обойдется в 1,5 – 2 тысячи рублей вместо 30 тысяч).

Как построить фундамент ТИСЭ своими руками?

Начинать работу следует с разметки участка. Колышками отмечается расположение свай по периметру строения. Далее отмечаются опоры под несущие стены. Для создания точной разметки следует использовать водяной уровень. Между корректно выставленными колышками протягиваются нитки, отмечающие за расположение опор. Далее проводится бурение ям под сваи.

Для бурения необходимо использовать специальное устройство — бур ТИСЭ. Он дополнительно оснащается откидной лопаткой, позволяющей проводить расширение ямы.

Чтобы грунт не осыпался в процессе бетонирования, делается «рубашка» из рубероида.

Когда все ямы пробурены, происходит их заливка бетоном. В процессе бетонирования осуществляется установка арматуры, отвечающей за прочность опор. Для этого необходимо использовать по четыре прутка на каждую сваю. Они должны выступать над нулевым уровнем примерно на 25 см.

Далее проводится штыкование — аккуратное погружение и подъем в сыром растворе арматуры. Это позволит удалить лишние пузырьки воздуха.

После застывания свай, проводится их обмазывание мастикой для гидроизоляции.

Ранее заготовленный песок распределяется вровень с краями готовых свай. Далее строительство фундамента ТИСЭ выполняется по следующей инструкции:

1. Проводится разметка нитками для установки опалубки ростверка.

2. Устанавливается опалубка, щиты соединяются между собой.

3. Внутренняя часть щитов обивается пленкой.

4. Дополнительно опалубка скрепляется шпильками, на которые в качестве чехлов одеваются кембрики.

5. Раскладывается и связывается арматура (по 4 прута 12 мм арматуры сверху и снизу).

6. Проводится заливка опалубки.

Спустя день после заливки раствора можно извлечь шпильки. Для полного схватывания ростверка потребуется еще 10 дней, далее удаляются щиты. Песок под ростверком можно убрать и поставить щиты плоского шифера с обеих сторон.

На данном этапе заготовка основания будет завершена. Но для получения дополнительной информации перед работой нужно не только изучить, как сделать фундамент ТИСЭ, но и визуально оценить сложность изготовления. Поэтому следует просмотреть фото и видео материалы по особенностям заготовки фундамента и разобраться в прилагаемой инструкции.

Армирование и бетонирование

Поскольку в строительных нормативах СП 24.13330 (фундаменты свайные), СП 22.13330 (основания сооружений/зданий), СП 50-101 (проектирование фундаментов) армирование подземных несущих монолитных конструкций является обязательным,  фундамент ТИСЭ не является исключением.

Технология армирования имеет следующие нюансы:

Проще всего изготовить арматурный каркас на стройплощадке или купить на стройрынке, чтобы затем поместить его внутрь опалубки, однако в этом варианте невозможно разместить арматуру внутри уширения. Поэтому чаще вертикальные прутки изгибают под прямым углом, опускают внутрь опалубки и заводят в купольную часть пяты уширения, затем обвязывают горизонтальными хомутами, но только в верхней части.

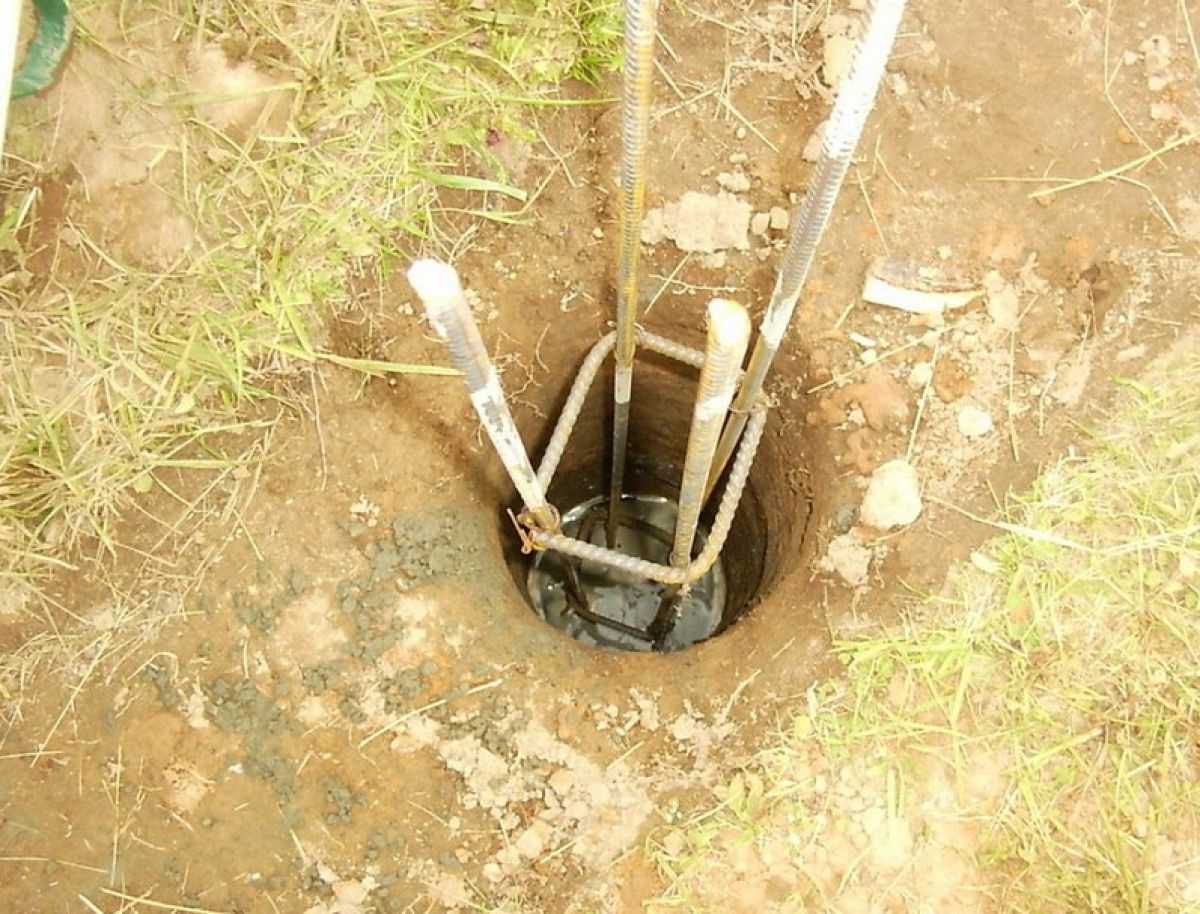

Армирование столба ТИСЭ.

Отсюда вытекают минусы методов – в первом случае остается неармированным уширение, во втором вертикальные прутки могут разойтись на забое при наполнении опалубки бетоном.

Принцип работы опалубки ТИСЭ-2 и ТИСЭ-3

Рабочая операция формовки блока практически полностью повторяет процедуру изготовления блоков на самодельных или заводских станках. Материалом для блоков служит жёсткий суховатый раствор любой комбинации, приведённой выше.

Ход работы:

1. Смочить контактную поверхность водой.
2. Установить форму в начальное положение первого блока (на угол).
3. Вставить поперечные стержни.
4. Установить ограничители пустот (кубы).
5. Установить продольный стержень для удержания кубов.
6. Укладывать смесь в 2–3 этапа, тщательно, но без лишних усилий трамбуя каждый слой.
7. Установить выжимную рамку (в комплекте).
8. Извлечь продольный фиксатор (стержень).
9. При помощи специального рычага (в комплекте) извлечь кубы из опалубки.
10. Придерживая выжимную рамку, снять стенки опалубки.
11. Укладывать пластиковую дорожную сетку каждые 3–4 ряда. Зазор между блоками — 10 мм.

При возведении стен опалубкой ТИСЭ-3 предусмотрено армирование гибкими базальтовыми стержнями, закладка которых производится между этапами 6 и 7. В остальном операции для форм ТИСЭ-2 и ТИСЭ-3 совпадают. На весь процесс без учёта времени приготовления раствора уходит 5–7 минут при среднем уровне и менее 5 минут при развитом навыке.

Монтаж опалубки ТИСЭ, пошаговое видео

Вертикальные швы между блоками желательно затереть сырым раствором до того, как он полностью отвердеет — в конце рабочего дня. Тогда связка блоков будет наилучшей.

Какой тип фундамента выбрать?

Итак, фундамент под пристройку к дому может иметь следующую конструкцию:

• Железобетонный ленточный монолитный или сборный.
• Столбчатый.
• Свайный или свайно-винтовой.

Для больших пристроек применяют первые два типа фундаментов, они отличаются высокой несущей способностью. Для каркасных веранд или других сооружений такого типа вполне можно применять свайно-винтовые фундаменты, так как их возведение требует приложения минимальных усилий и отличается высокими темпами строительства.

Стоит ли привязывать новый фундамент к старому?

Перед тем, как залить фундамент под пристройку, необходимо решить способ его привязки к основному строению. В данном случае играют роль состояние имеющегося фундамента, особенности грунта.

Свайный фундамент для строений Пристройка на винтовых сваях к … Пристройки к дому Фундамент на винтовых сваях: типы …

В основном применяют два вида привязки фундаментов:

Для зданий, которые простояли значительный период, в конструкциях которых прошли все процессы усадки можно применять жесткую связку фундаментов. Стоит оговориться, необходимо оценить и свойства грунта, в пучинистых почвах такую схему применять не рекомендуется. Дело в том, что старая и новая постройка по-разному будут реагировать на подобные процессы. А это приведет к разрушению сопряжений фундаментов. Привязка осуществляется путем анкерования. Для этого в существующем фундаменте бурятся отверстия (диаметр которых может быть чуть большим размера арматуры). Глубина бурения составляет 20-35 диаметров арматуры, на квадратный метр сечения будущего фундамента понадобится 5-6 отрезков арматуры. Ее длина выбирается таким образом, чтобы выступающая и забитая части были приблизительно одинаковыми. Такие арматурные выпуски впоследствии свяжутся с каркасом нового фундамента.

Пристройка к ленточному фундаменту нового дома (или постройки на грунтах, склонных к пучению) должна осуществляться с применением деформационных швов. Данная технология не предполагает жесткой связки каркасов фундаментных конструкций, между ними остается зазор, толщина которого определяется расчетом. Обычно для одно-двухэтажных домов она принимается в пределах 2-5 того чтобы сформировать такой деформационный шов перед заливкой бетона в местах сопряжения фундаментов устанавливается обернутая в полиэтилен доска соответствующей толщины. После того как залитый бетон застыл и приобрел необходимую прочность, доска демонтируется, а получившийся зазор заполняется пенополиуретановой пеной или минеральной ватой. Такая конструкция позволит старому и новому зданию воспринимать появляющиеся нагрузки без проявления деформационных и разрушающих процессов.

Принимая решение о типе привязки необходимо уточнить геологические условия в месте строительства, особенности имеющегося фундамента. Будет разумным доверить этот этап профессиональному проектировщику, без соответствующего опыта выполнить подобную оценку самостоятельно достаточно проблематично.

Фундамент ТИСЭ — технология

 Свайный фундамент не любят проектировщики за то, что неизвестен грунт под каждой опорой, значит и спрогнозировать, насколько надежным и стабильным будет фундамент, не получится. А вот технология ТИСЭ имеет более широкую опору, что снижает риски. Предсказать по прежнему ничего нельзя, но большая площадь распределения нагрузки — это всегда хорошо.
 Технология для реализации проекта и пошаговая инструкция возведения — фундамент ТИСЭ под строительство дома:

• Выравнивание участка под строительство будущего дома или ленты забора
• Вынос осей и размеров из проекта на участок
• Строим обноску для фундамента (опалубка для бетонирования ростверка), снимаем плодородный слой и дёрн
• Бурение скважин под сваи, и аккуратно вынимаем грунт
• Расширяем пятку скважины
• Армируем согласно ГОСТ и проекта
• Укладываем рубероид и заливаем бетон
• Изготавливаем ростверк (армируем и бетонируем)

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Популярные сорта

Тис бывает разных видов. Существует свыше 150 его сортов.

Наиболее популярными считаются следующие типы дерева:

1. Обладает высотой 3-5 м, имеет плотную кору. Хвоя темно-зеленая, кусты ветвистые, пышные. Длина иголок достигает 2,5 см. Хорошо приживается, как на солнечных, так и на затемненных участках земли. Отлично переносит обрезку, поэтому подходит для создания зеленых скульптур.
2. Представляет собой кустарник, который вырастает до метра высотой. Но в местностях с низкой температурой воздуха рост замедляется, поэтому редко превышает 50 см. Диаметр ствола составляет около 1,5 м. Люди предпочитают выбирать для садоводства именно этот сорт тиса, так как он пышный и яркий, легко переносит сухую погоду.
3. Обладает желтой хвоей, но летом иголки могут становиться зеленоватого оттенка. В высоту вырастают до 2 м. Хорошо переносят климат, при котором наблюдается умеренный уровень влажности, например, как в Крыму. Садоводов привлекает своей красотой и неприхотливостью.
4. Представляет собой низкорослый кустарник, редко вырастающий больше 50 см. Обладает широкой кроной, практически расстилается по земле. Хвоя имеет темно-зеленый цвет. Садоводы предпочитают применять данный вид для украшения водоемов, альпийских горок.

Для выращивания в садах указанные сорта подходят идеально, поэтому стоит обратить на них внимание. Куст тиса ягодного

Куст тиса ягодного

Технология устройства фундамента ТИСЭ

Последовательность работ по устройству фундамента ТИСЭ:

• Подготовка участка, вынос осей. Дом будет опираться на висячий ростверк, значит, для каждой стены нужно вынести 3 оси, по центру будущей скважины и по наружной и внутренней стороне ростверка. Объем земляных работ сводится к минимуму. Планировать участок придется только при наличии сложного рельефа с крутыми перепадами. Но плодородный слой почвы на глубину 30-35см рациональнее будет снять. Разметка проводится как обычно, при помощи обносок и шнура.
• Бурение скважин. По технологии рекомендуется начать вручную с лидерной лунки в виде приямка 0,2-0,3 м для погружения коронки. Начинают бурение с зафиксированным или снятым плугом. По мере заполнения приемника породой бур достают и вытряхивают землю. По достижению проектной глубины плуг освобождают и продолжают вращать без нажима, при этом нож создает «купол». Необходимо соблюдать вертикальность, особенно на склонах и контролировать работу при помощи уровня. Отверстие для сваи можно немного сместить по оси, если встретиться крупный камень.
• Опалубка. В зависимости от бюджета опалубкой может послужить асбоцементная труба, полимерная (ПВХ или ПЭ) труба, а также цилиндр, изготовленный из гидроизоляционного или кровельного материала, например, рубероида. Причем нужно учесть, что асбестоцементная труба, при том, что сначала добавит жесткости, впоследствии может быть разрушена агрессивными грунтовыми водами. Высоту опалубки нужно выполнить таким образом, чтобы запустить сваю в тело ростверка не менее, чем на 5-8 см.
• Армирование. Армировать сваю нужно согласно технологии, каркасами, состоящими из продольных и поперечных стержней. Для продольных рабочих стержней применяют арматуру периодического профиля класса А-2(А300) и А-3(А400) диаметром 8-16 мм. Выпуски рабочей арматуры должны быть не менее 40 см, при устройстве ростверка они будут загнуты в тело бетона и связаны с основным каркасом. Поперечное армирование выполняется из гладкой арматуры класса А-1(А240) диаметром 6-8 мм в форме круга или многоугольника с периодом 35 — 50 см по вертикали.Вся арматура должна быть в бетоне, и необходимо обеспечить всей арматуре защитный слой, применив фиксаторы, не допускающие контакта арматуры с опалубкой.

Бетонирование. Процесс затруднен малым диаметром опалубки и торчащими прутками каркаса. Используют подвижную бетонную смесь с заполнением скважины частями и уплотнением с помощью наконечника глубинного вибратора. После заливки до нужного уровня еще раз уплотняют вибратором и/или штыкуют арматурным стержнем.

• Обеспечить уход за бетоном сваи. Не допускать пересыхания и переувлажнения оголовка.
• Выполнение ростверка ничем не отличается от выполнения висячей ленты. Иногда нижний щит опалубки заменяют увлажненным песком, уплотнив его послойно по 100 мм, а затем песок надежно укрывают слоем гидроизоляционного материала, чтобы не дать цементному молочку из бетона уйти в песок. После того, как бетон ростверка наберет прочность, песок необходимо выгрести из-под ростверка, иначе при пучении грунта давление снизу может оторвать ростверк от свай.

По сравнению с ростверком мелкозаглубленного ленточного фундамента высота ростверка ТИСЭ меньше, поэтому отверстия для ввода коммуникаций и вентиляции выполнить в нем невозможно, поскольку это ослабит конструкцию.

Устройство ростверка ТИСЭ намного проще, чем ленты. И опалубку можно заполнять одновременно, по кругу. Бетонирование и уход за бетоном проводят по стандартной технологии.

На настоящее время технология ТИСЭ является самой экономичной, и позволяет значительно сократить время строительства и трудозатраты.

Фундамент на винтовых стойках с металлической решеткой.

Если участок, на котором вы решили построить дом, имеет сложный рельеф, целесообразнее использовать ленточный фундамент. Он состоит из ленты (ростверка) и флиса. Технология возведения фундамента такого типа не отличается особой сложностью, поэтому ее можно выполнить своими руками. Для выполнения этой работы соблюдайте следующие правила:

Сделайте разметку. Для этого направьте стержни к углам будущей конструкции и натяните между ними веревку; определить расположение свай; выкопайте яму для ленты; просверлить отверстия под сваи на дне; установить в вырытые ямы асбестоцементные трубы, засыпав их песком примерно на 30 см;

Сетчатый фундамент обычно используют на рыхлых, водонасыщенных грунтах.

Оборудовать тщательную гидроизоляцию свай рубероидом; установить в каждую трубку по несколько металлических стержней.Брусья должны возвышаться на 20 см над землей; заполнить каждую трубу бетоном, не допуская появления воздушных карманов; после застывания бетона накладывается лента. Для этого дно конструкции укладывается брусками толщиной 5 см, а затем устанавливается специальная сетка. Элементы сетки надежно соединены с элементами армирования; установлена ​​опалубка (деревянные щиты, усиленные подкосами и подкосами).Опалубка должна немного превышать высоту будущего цоколя;

Важно! Чтобы придать стенам дополнительную надежность опалубки, закрепите их колышками, вбитыми в землю (снаружи и изнутри). Верхушки столбиков следует плотно обвязать проволокой

Заливать бетон нужно не оставляя зазоров.

По отзывам, свайный винтовой фундамент лучше всего использовать для строительства жилых и нежилых помещений на влажных грунтах. Рассчитаем необходимое количество столбов на примере.

Исходные данные: диаметр ворса — 40 см; расчетный вес дома — 80 тонн; несущая способность грунта 5 кг / см2. Fw = (πd2 / 4) × R. Нагрузка на сваю: 3,14 (постоянное значение) x 1600 (квадратный диаметр) = 5024. Полученное значение делим на 4 (постоянное число) и умножаем на значение несущей способности грунта: 5025/4 х 5 = 6280. Количество необходимых свай: 80 т / 6280 = 12738. Округлите полученное значение. Вам нужно 13 свай.

Помните, что для правильного выполнения свайного фундамента необходимо рассчитать количество свай. Неправильные расчеты приведут к появлению трещин в доме и постепенному разрушению его стен.
