Как сделать круговую лестницу на второй этаж в доме

Специфика винтовых лестничных конструкций

Как следует из названия, винтовая лестница имеет вид спирали, начинающейся на первом этаже и идущей наверх. В качестве опоры для ступеней служит центральный столб, изготовленный из металла, или прочные тетивы. В некоторых конструкциях опорный столб полностью заменен тетивами, а функцию вспомогательных креплений выполняют стены и балясины.

Разработка и расчет проекта лестничной конструкции требует соблюдения требований, стандартов, норм и ограничений, изложенных в нормативных документах: ГОСТ и СНиП. Параметры, указанные в их статьях и пунктах, рассчитаны с учетом пропорций и особенностей человеческого тела. Именно эти стандарты позволяют разработать правильные чертежи, а также установить максимально функциональную и безопасную винтовую лестницу. В них четко урегулированы такие параметры как:

• Диапазон размеров ступеней (толщина, высота, глубина, ширина).
• Минимальная глубина ступеней возле опорного столба.
• Габариты лестницы, при которых необходима установка дополнительных крепежных элементов (центральных косоуров, ограждений и перил).
• Размеры лестничного проема.

Требования ГОСТ и СНиП должны быть соблюдены независимо от желания владельца недвижимости и замыслов дизайнера. Указанные нормы регулируют деятельность строительных фирм, а также мастеров, предпочитающих провести самостоятельный расчет и выполнение работ своими руками.

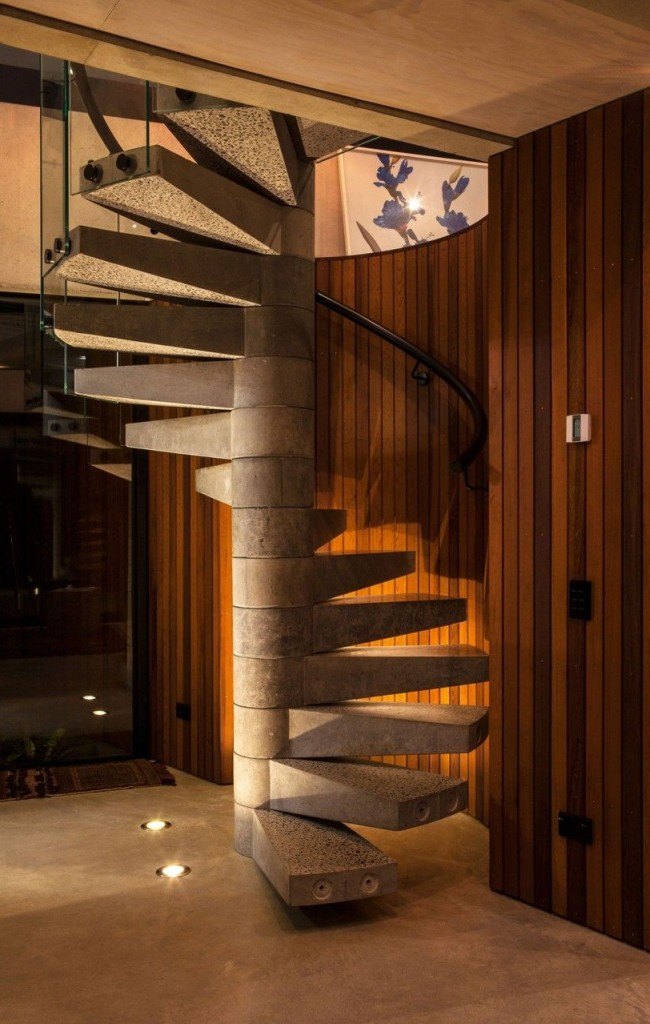

Бетонные винтовые лестницы в доме

Свое законное место среди различных типов винтовых лестниц прочно заняли конструкции из армированного бетона. Их распространению способствуют такие несомненные преимущества как:

• Прочность;
• Долговечность;
• Неподверженность влиянию влаги;
• Надежность;
• Простота изготовления;
• Сравнительно низкая стоимость.

Необычный дизайн лестницы

К недостаткам можно отнести большой вес конструкции из бетона. Такую конструкцию можно установить только в доме с достаточно надежными перекрытиями.

Как сделать такую лестницу?

Многие относятся к конструкциям из бетона предвзято, ассоциируя их с безликими маршами многоквартирных домов и государственных учреждений. И напрасно, отделанные плиткой или деревянными панелями, эти конструкции ничем не уступят деревянным и металлически с дизайнерских фото.

А замечательная выносливость таких конструкций позволяет украшать их плитами из природного камня и натурального мрамора.

Виды бетонных винтовых лестниц

Все многообразие лестниц из бетона можно разделить на следующие виды:

• Гладкоподшитые. Отличительной чертой таких конструкций является гладкий нижний край, от чего и происходит их название
• Двойной каркас. У этого типа, в отличие от предыдущего, низ, является ступенчатым, «отзеркаливая» верх. Такие конструкции тяжелее и требуют больше материала, зато более прочны и интересны с точки зрения дизайна.

Конструкции не тетивах и косоурах. Тетивы и косоуры несвойственные элементы конструкций бетонных лестниц, сложность изготовления возрастает многократно, зато позволяют делать «прозрачные» конструкции без подступенков. От тяжеловесности бетона не остается и следа. Особой визуальной легкостью отличаются конструкции на одном косоуре – центральном, либо смещенном.

Бетонная винтовая лестница своими руками

Хоть выше уже говорилось о сравнительной дешевизне бетонных конструкций, услуги наемных специалистов вместе с материалами скорее всего перевалят за отметку $1000, поэтому многие берутся за изготовление бетонной винтовой конструкции своими руками.

Проще всего своими руками изготовить монолитную винтовую гладкоподшитую лестницу. Примерный порядок работ при ее изготовлении будет таким:

• Составление проекта и расчет конструкции.
• Изготовление опалубки. Это самый трудоемкий и ответственный этап работ. Опалубка изготавливается их пиломатериалов: подпорки – из прочного бруса, боковые поверхности – из досок, криволинейные поверхности (например, закругленные края ступеней) – из фанеры. Доски и фанера могут заметно коробиться от влаги, поэтому если эти материал предполагается использовать многократно, их следует защитить гидроизолирующим материалом – толем или рубероидом. Для соединения частей опалубки между собой используются саморезы.

Особое внимание следует уделять палубе опалубки – эта часть будет испытывать на себе и передавать подпоркам массу бетона. Разрыв палубы приведет к разливу потере большого количества бетона

Также следует усилить доски, формирующие ступени. Особенно это касается досок в нижней части опалубки, так как они будут испытывать при заливке повышенную нагрузку.

• Производится закладка (вязка) арматуры. Для армирования конструкции используется стержень диаметром 12 мм. Поперечные стержни укрепляются в стены для создания связи лестницы с конструкцией здания. Арматура укладывается в виде решетки с ячейкой размером около 20см. Стержни арматуры связываются проволокой для того, чтобы избежать их смещения вовремя заливки. Для облегчения этой операции используйте специальный крючок.
• Во время заливки сначала нужно полностью залить две-три нижние ступени и дать им полностью просохнуть. Это поможет избежать вытекания жидкого бетона.

Сразу после заливки каждой ступени бетон в ней нужно «пошевелить» куском арматуры или любой достаточно прочной палкой, для того, чтобы выпустить пузыри воздуха, который может скопиться в полостях.

• В процессе засыхания бетону придается вибрация с помощью вибромашины. Это позволяет окончательно устранить все возможные полости. «Сползающий» бетон снова перераспределяется наверх.
• После окончательного высыхания бетона опалубка снимается.
• Ступени шлифуются для придания им окончательного либо пригодного для дальнейшей отделки вида.

Период полного высыхания бетона составляет около двух недель. В это время пользоваться лестницей нельзя. Если на верхних этажах продолжаются работы, необходимо предусмотреть альтернативные пути доступа. Более подробно все этапы работ отображены на фото и видео.

Как рассчитать ступеньки

Спиральные лестницы в Леруа Мерлен обладают уникальной формой ступенек, что существенно отличает такую конструкцию от привычных винтовых. Форма консоли похожа на лепесток, имеющий округлые края. Но по технологии расчет ступеней происходит по такому принципу:

• A — угол ступеней;
• Н — длина ступенек, составляет величину наружного радиуса стойки и радиуса проема; если ступеньки будут иметь длину 100 см, то в этом случае не потребуется сооружать каркас; для изготовления консоли подойдет прочная древесина;
• W1 — ширина проступи;
• W2 — ширина заготовки.

Чтобы вычислить количество ступенек, рекомендуется высоту лестницы разделить на подъем ступенек. Стандартный размер подъема ступеней — 20 см.

Формула, предназначенная для расчета угла ступеней:

• a=y — это количество ступеней;
• W1=R*sina — эта формула используется после того, как были получены угол и ширина ступеней, путем расчета узнается максимальная ширина проступи;
• w= r*sina= (2R*sina)/3 — по этой формуле рассчитывают точную ширину проступи.

Для деревянных спиральных лестниц наиболее приемлемой шириной проступи является диапазон 20−30 см.

Чертежи создаются по двум разверткам и в вертикальном и горизонтальном положении (по наружному краю и линии пути). Предпочтительнее сооружать винтовую деревянную лестницу на косоурах, поскольку такой прием повышает эстетику, но все-таки выбор постройки остается за заказчиком.

https://youtube.com/watch?v=UIOqBBA3dKY

Параметры винтовой лестницы

Рис. 1 Общий чертеж лестницы

• H — высота лестницы – как правило определяется высотой этажей Вашего дома
• D1 — диаметр лестницы – габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• D1 — внутренний диаметр – габарит стержня, к которому монтируются ступени
• A — угол поворота – зависит от взаиморазмещения начала лестницы и “принимающей” площадки верхнего этажа
• Z — толщина ступеней – геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• C — количество ступеней – за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция “Черно-белый чертеж:”

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора – чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров  и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела.  Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит  не только уточнить стоимость будущего изделия, но и определиться с выбором параметров. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера

Особенности винтовой конструкции

Конструкция такой лестницы, благодаря радиальному размещению ступеней, по структуре похожа на нарезной винт, что и отражено в названии. Главной ее особенностью является компактность. Отсутствие маршей существенно уменьшает площадь, требуемую для установки. Есть много видов винтовых лестниц. Они отличаются:

• типами опор;
• материалами;
• размерами элементов;
• количеством витков и др.

У конструкции может быть одна центральная опора. Если позволяет планировка, ступени могут фиксироваться на стенах. Устанавливаются винтовые лестницы с несколькими опорами, сооружения без стоек.

Винтовая лестница позволит сэкономить пространство

Сейчас в монтаже конструкций используется много различных материалов. Выбор зависит от величины нагрузки, особенностей интерьера, финансовых возможностей. Индивидуально подбирается и структура сооружения, длина и ширина ступеней. Однако есть разработанные нормы для винтовых конструкций. Ими необходимо руководствоваться в проектировании. Это позволит изготовить безопасную, надежную лестницу.

Винтовая лестница в дизайне интерьеров

Подобный вид лестниц популярен не только потому, что экономит площадь, но и отличается изысканностью, богатством дизайна и даже может менять визуальное восприятие пространства.

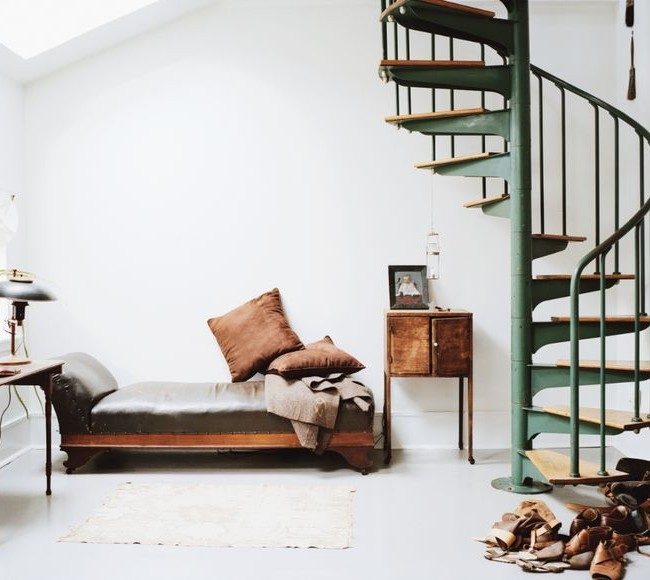

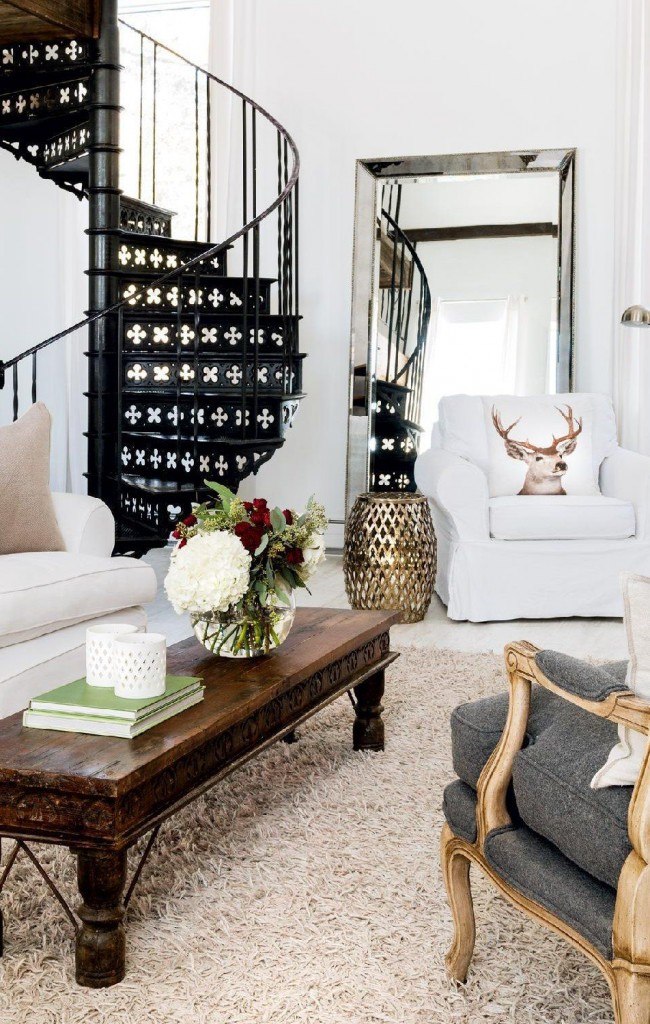

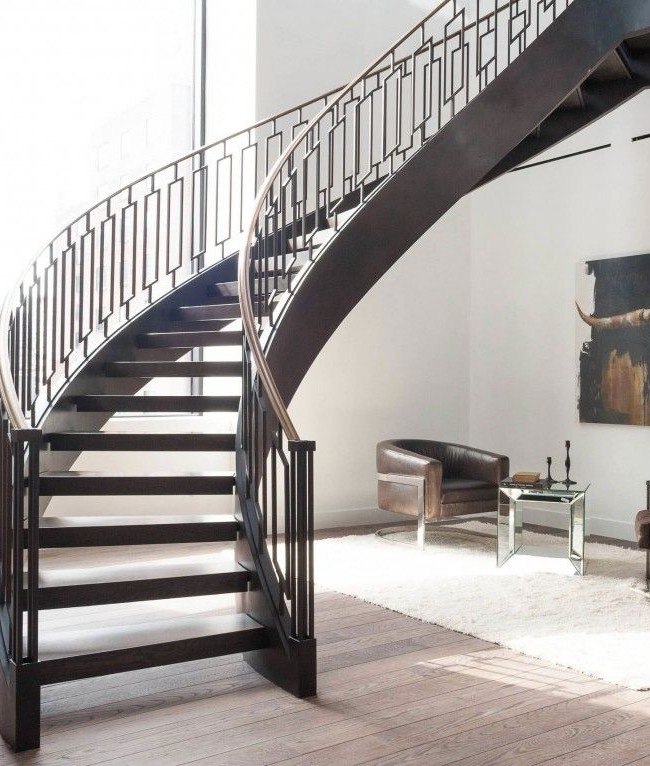

Металлические (кованые) винтовые лестницы

Кованая металлическая лестница станет изящным украшением загородных домов. Обилие вариантов дизайна позволяет вписать такой элемент не только в классический стиль интерьера, но и в любой другой.

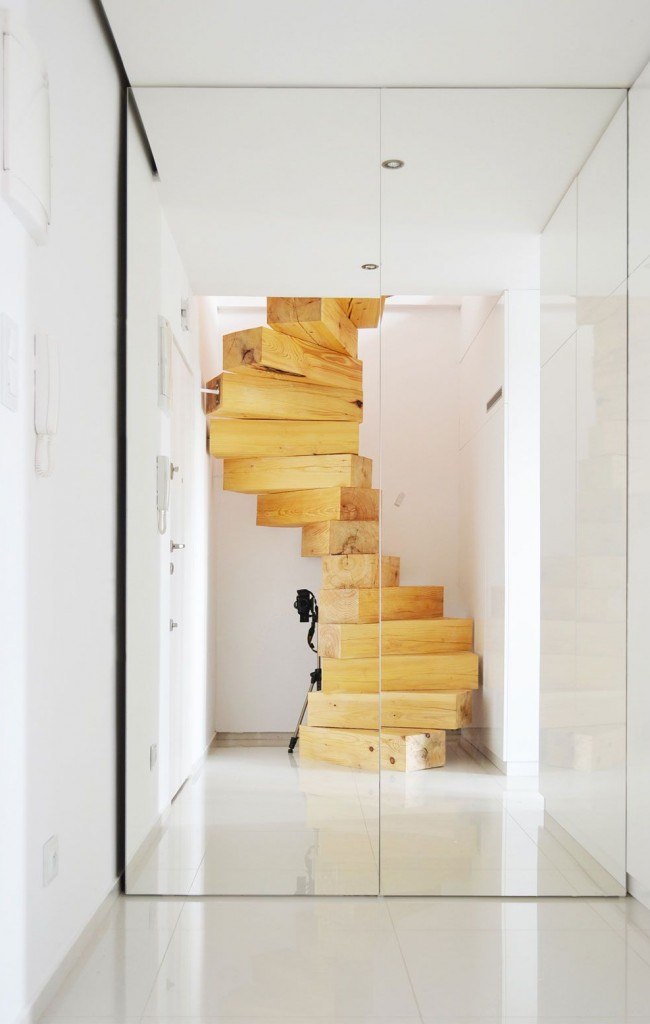

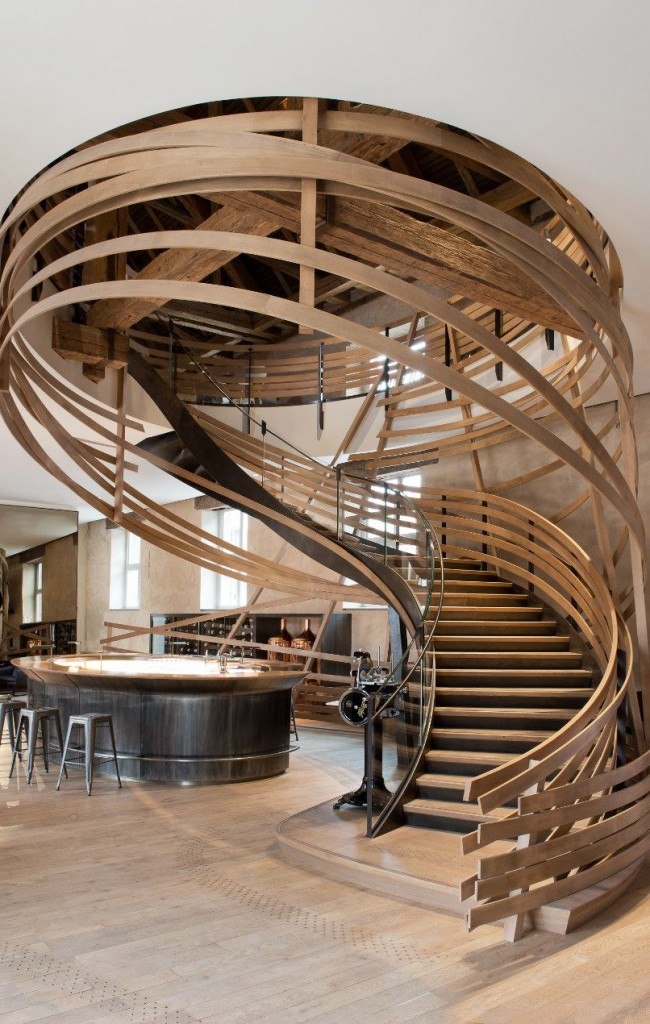

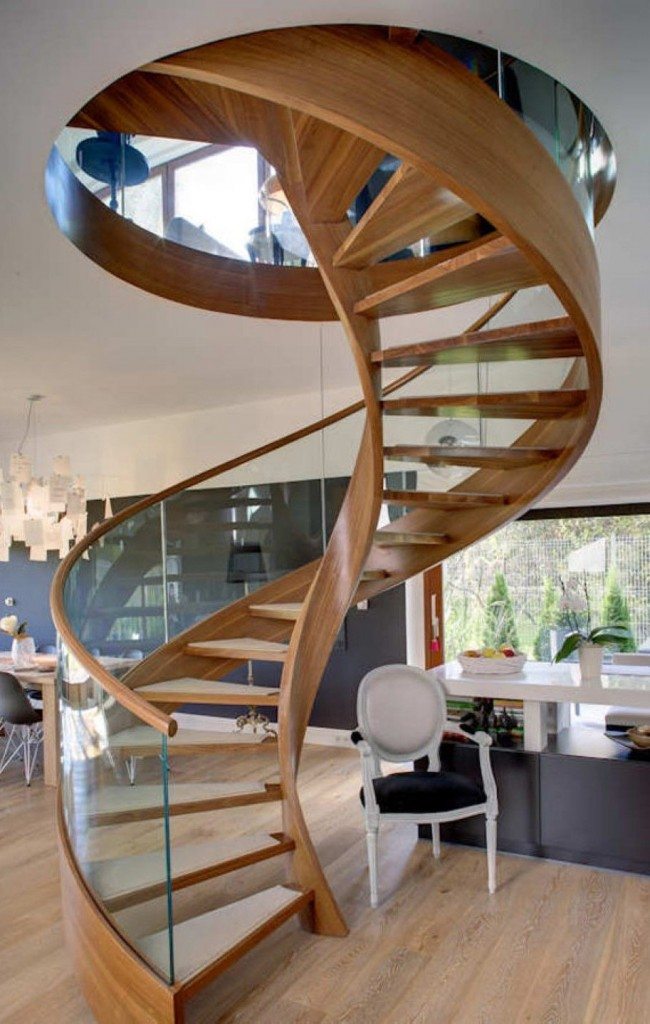

Деревянные винтовые лестницы

Деревянные лестницы пользуются огромным спросом. Такие конструкции облагораживают интерьер, придают ему особой атмосферы домашнего тепла и уюта. Само по себе дерево в плане оформления помещений очень универсально и, в зависимости от дизайна самой конструкции, прекрасно подойдет под любой стиль. Так, минималистичная деревянная лестница прекрасно будет смотреться в стиле эко, а роскошная конструкция с резными узорами – в классическом, ампир.

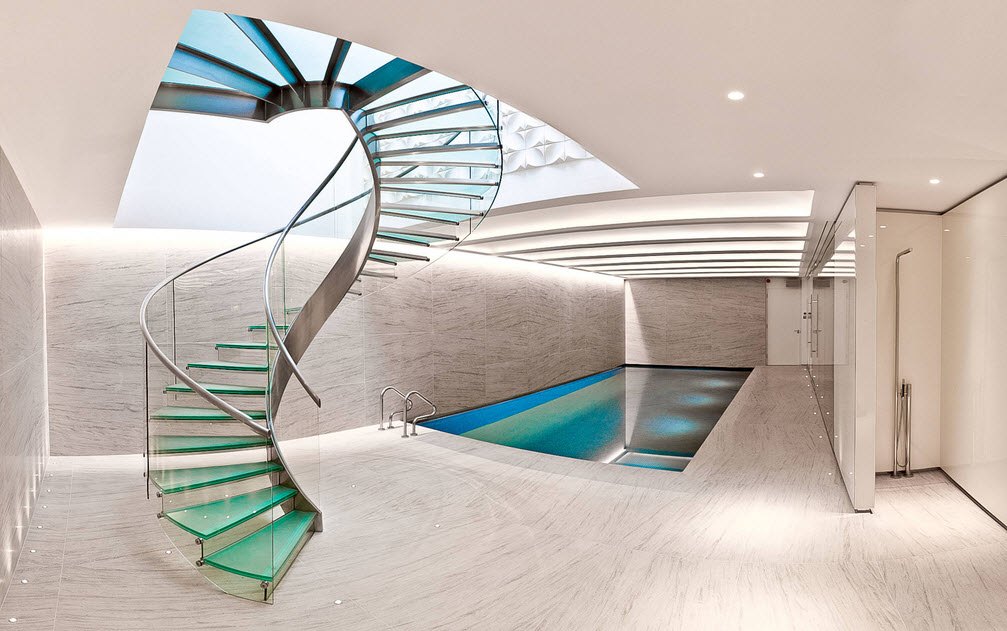

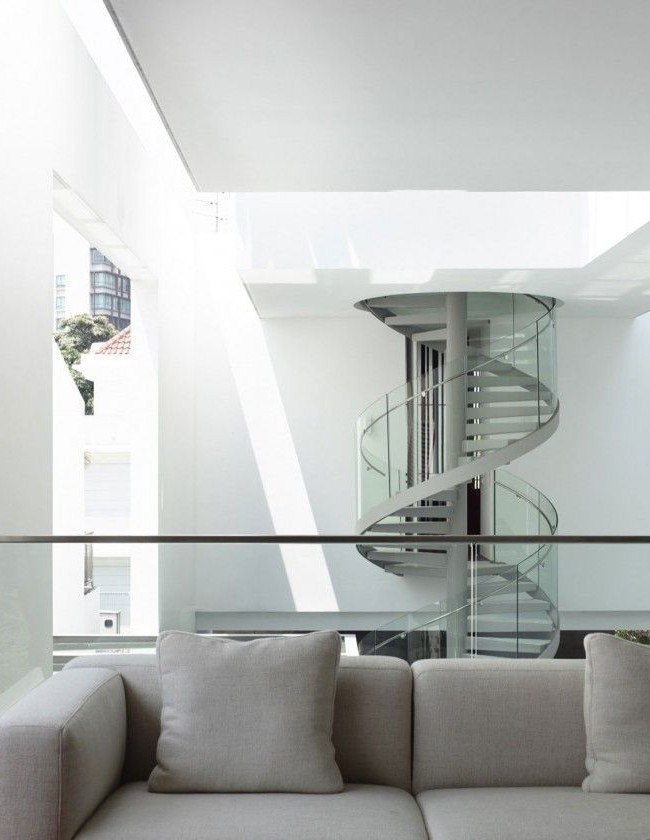

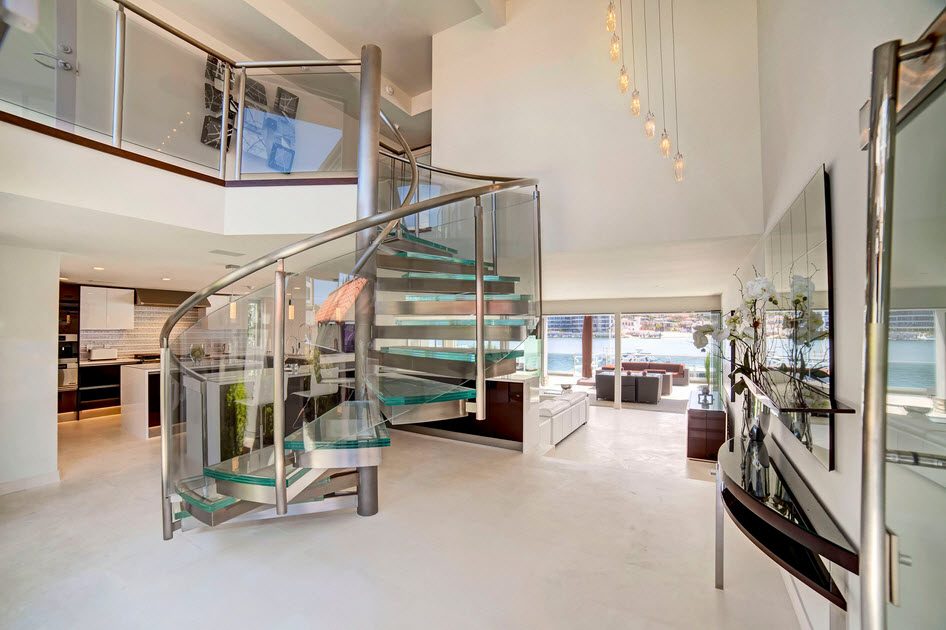

Лестницы со стеклянными элементами

Если вы мечтаете создать легкую приятную атмосферу, отдавайте предпочтение стеклянным ступеням, которые будут дополнять деревянные перила и металлические балясины. Такое вариант – идеальное решение для современного стиля, хай-тек.

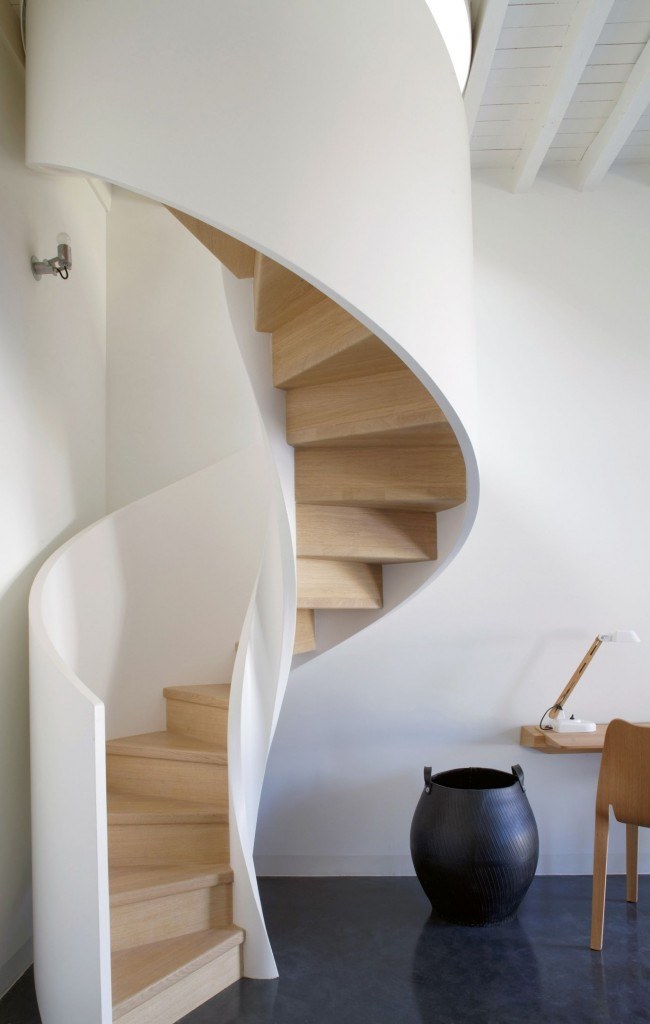

Эстетическая функция изящной конструкции

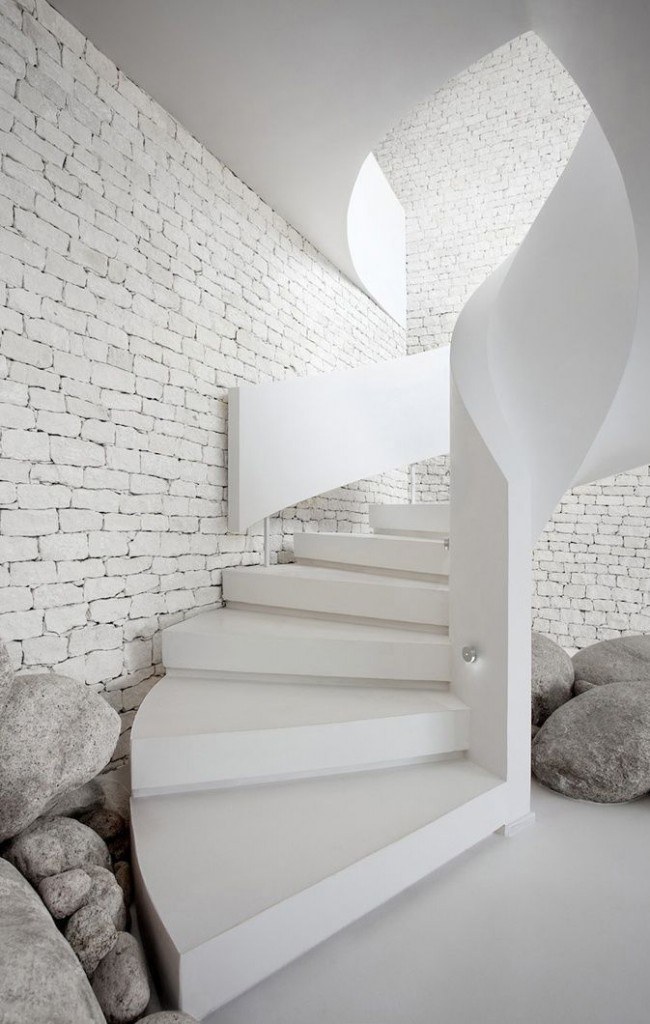

Закрученный подъем в роскошных частных домах зачастую выполняет эстетическую функцию. Возле него эффектно смотрится оригинальная консоль с живыми цветами или растениями. В квартирах такая лестница экономит пространство, а под ней можно организовать дополнительные места хранения.

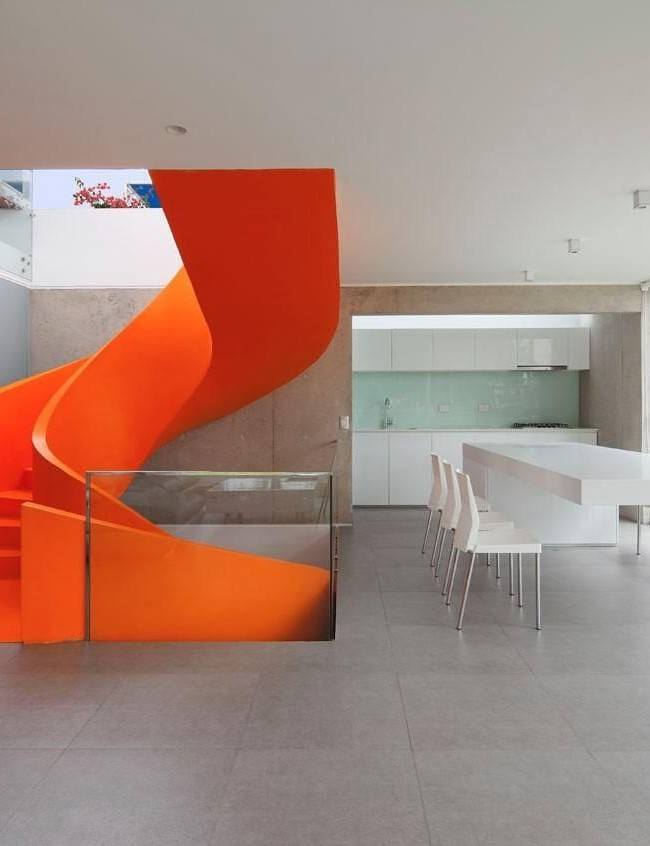

Винтовая конструкция может также выступать в качестве арт-объекта – необычного цвета, интересной формы, со светодиодной подсветкой или красивым декором.

Кстати, лестницы темных тонов визуально кажутся больше и объемнее, но если они контрастируют с белыми стенами, то будут выступать уже в роли эффектного элемента в интерьере. Если поддержать целостность композиции несколькими деталями (шторами, подушками, аксессуарами), то пространство заметно преобразится.

Без сомнений, винтовая лестница – это тот элемент интерьера, который завораживает своей красотой, грациозностью, стилем, является главной изюминкой дизайна

Не важно, выполнена ли лестница на заказ или своими руками, главное, чтобы соблюдались все технические нюансы, и она подходила под ваш интерьер. Только тогда в вашем доме воцарится настоящая атмосфера стиля, тепла и уюта

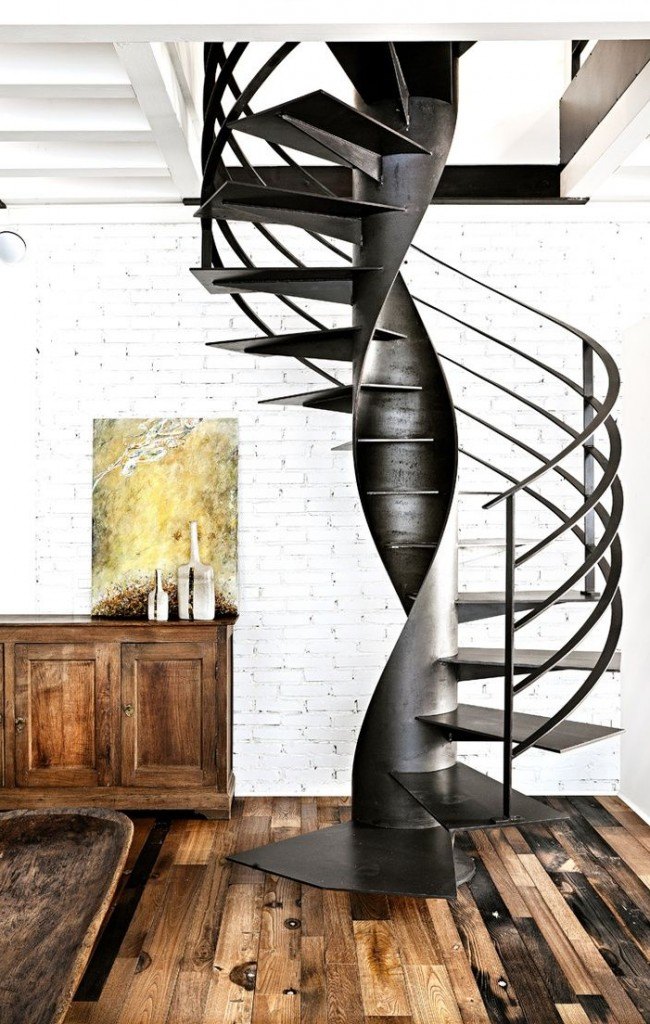

Винтовая металлическая лестница

Особенности винтовых металлических лестниц

Конструкция винтовой металлической лестницы выстраивается вокруг столба, находящегося по центру. Он используется в качестве опоры для ступеней. Но вид крепления бывает различным. Выделяют следующие варианты крепежа:

1. На больцы и гильзы. Первые монтируют между ступенями и внешним радиусом, а затем соединяют их вместе. С другого края необходимо установить стойки для перил. Что касается использования гильз, они представлены цилиндрическими отрезками трубы большего диаметра, если его сравнить с диаметром опоры. Они позволяют зафиксировать ступени непосредственно на опорном столбе на подходящем уровне.

Предъявляемые требования

Все предъявляемые к винтовым лестницам требования сводятся к следующему:

1. Размеры проступи и подступенка могут меняться, но не выходить за пределы 60-65 см;

Преимущества металлических винтовых лестниц

При выборе между обычной маршевой и винтовой лестницей, многие отдают предпочтение последней. Это связано с ее преимуществами. Она позволяет сэкономить пространство в помещении, что до сих пор остается актуальным для многих. Вся конструкция выстраивается около центральной стойки. Винтовую лестницу сделать гораздо проще самостоятельно, чем маршевую. К тому же, эта конструкция смотрится оригинально и эффектно.

Основные виды

Изготовление металлических лестниц возможно с использованием разных способов обработки и материалов. По этой причине выделяют четыре основных вида:

1. Кованые. Их делают из стали с элементами художественной ковки.

Литые и кованые варианты лестниц привлекают необычным дизайнерским исполнением и респектабельностью внешнего вида. Поэтому они довольно дорогие. Сварные конструкции привлекают тем, что их легко можно выполнить самостоятельно.

Обратите внимание! Зачастую изготовление металлических лестниц связано с использованием металла для создания несущего каркаса. А для облицовки применяют такие материалы, как древесина или камень

Но можно использовать и другие отделочные материалы.

Советы по выбору

В небольшом и узком пространстве можно установить только винтовые конструкции

Но несмотря на данное обстоятельство, важно уделить внимание удобству и требованиям безопасности. Марш лестницы должен иметь достаточную ширину как для передвижения, так и для переноса крупногабаритных вещей. Если лестница имеет диаметр менее 100 см, она не будет отвечать этим параметрам

Это связано с тем, что марш получится меньше полуметра

Если лестница имеет диаметр менее 100 см, она не будет отвечать этим параметрам. Это связано с тем, что марш получится меньше полуметра.

Важно грамотно подобрать угол наклона. Металлическая лестница на второй этаж не может иметь угол наклона более 45 градусов

В противном случае получится неудобная и небезопасная для использования конструкция. Перила придется установить, если ступени крепятся широкой стороной к стене. В противном случае не только пожилые люди, но и маленькие дети будут испытывать дискомфорт при пользовании лестницей.

Опорой не должны выступать перегородки из гипсокартона. Опора должна быть прочной. Ступени дополнительно отделывают декоративными материалами, которые не должны быть скользкими. Но можно установить и накладки с рифленой поверхностью.

Как изготовить винтовую лестницу самостоятельно

Металл более сложен в работе, чем древесина. Вам потребуется не только специализированное оборудование, но и определенный опыт. Изготовление винтовой металлической лестницы возможно, если у вас есть опыт работы со сваркой.

В первую очередь важно сделать необходимые расчеты и выполнить по ним чертежи. Важно предусмотреть точное расстояние, которое должно быть между ступенями

Необходимо определить их количество и вариант крепежа. Выберите подходящую форму проступей. Проще использовать крепление на больцах. Делается винтовая металлическая лестница своими руками следующим образом:

1. Трубы с большим диаметром нарезают на равные по длине отрезки. Они должны соответствовать высоте ступени или высоте подъеме.

По завершении работ полученный каркас грунтуют и красят. Ступени облицовывают отделочными материалами, таким как древесина. Таким образом, винтовую лестницу можно выполнить своими руками. Но для этого необходимо провести все необходимые расчеты.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.
